Собираем пивоварню. Часть 2. Собираем HLT.

4 мая 2019

Собираем HLT, он же нагревательный бак. Будущая пивоварня будет выполнена по схеме Auto RIMS, поэтому петля теплообменника в HLT не устанавливается.

Кратко и по существу, действуем по списку:

1. Нижняя врезка + полный слив внутри + кран + быстросъем.

2. Верхняя врезка + труба 200мм внутри + кран + быстросъем.

3. Врезка под датчик температуры.

4. Врезка под ТЭН + установка ТЭНа.

Необходимый инструмент:

1. Шуруповерт/дрель.

2. Ключ разводной большой.

3. Ключ разводной малый.

4. Коронка быстрорежущая - 21 мм.

5. Коронка быстрорежущая - 51 мм.

6. Шарошка абразивная.

7. Маркер.

8. Фумлента.

Комплектующие:

1. Емкость 97 л. - 1 шт.

2. Врезка под ТЭН - 1 шт.

3. ТЭН блочный, 5кВт, DN40 (1 1/2") - 1 шт.

4. Кран шаровый, трехкомпонентный - 2 шт.

5. Быстросъемное соединение, НР, папа - 2 шт.

6. Труба 200 мм. - 1 шт.

7. Сплошная резьба 50 мм. - 3 шт.

8. Гайка 1/2" с выборкой под прокладку - 3 шт.

9. Прокладка силикон - 3 шт.

10. Шайба упорная - 3 шт.

11. Врезка температурная 50 мм. - 1 шт.

12. Угол 90 градусов ВР-ВР - 3 шт.

13. Переходник резьба-ёлочка 12 мм. — 1 шт.

Инструменты и комплектующие.
Плох тот бак, который не мечтает стать пивоварней.
Всё готово, начинаем.
Размечаем нижнюю и верхнюю врезки.
Далее под ТЭН и датчик температуры.

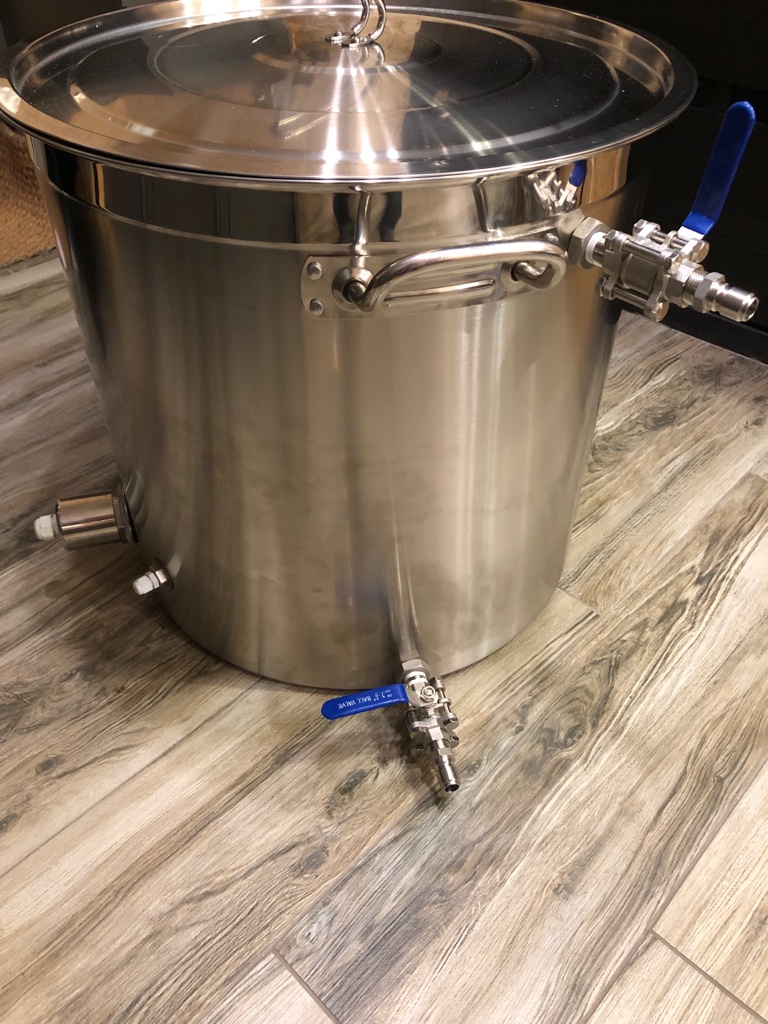

Сверлим и собираем.

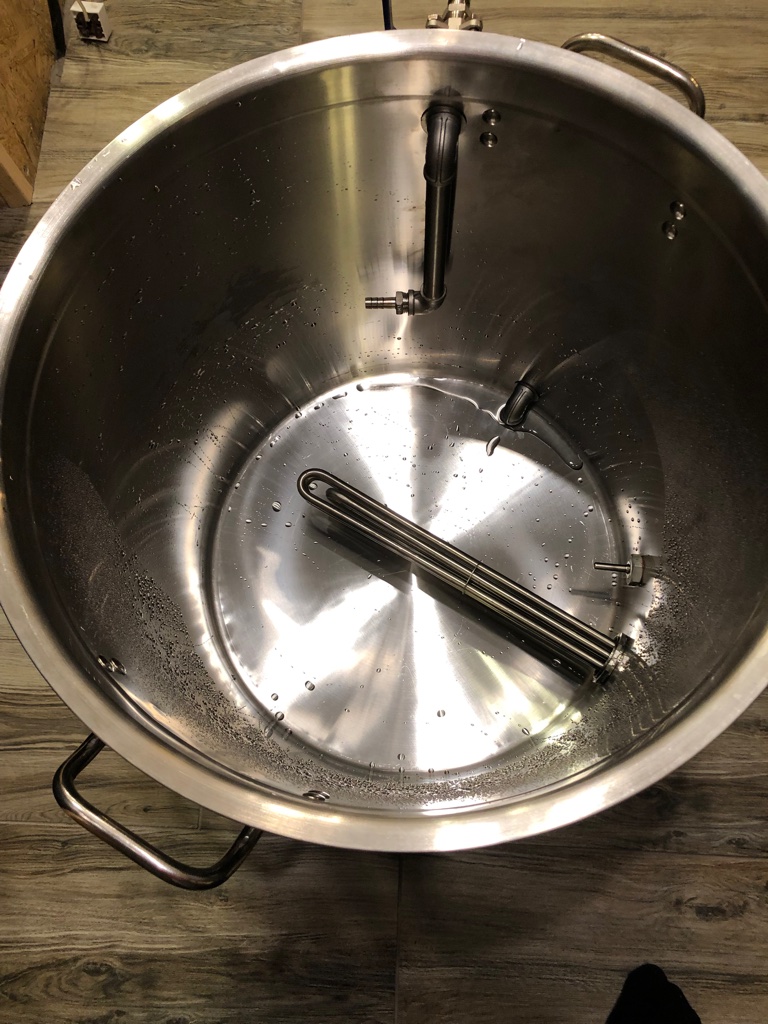

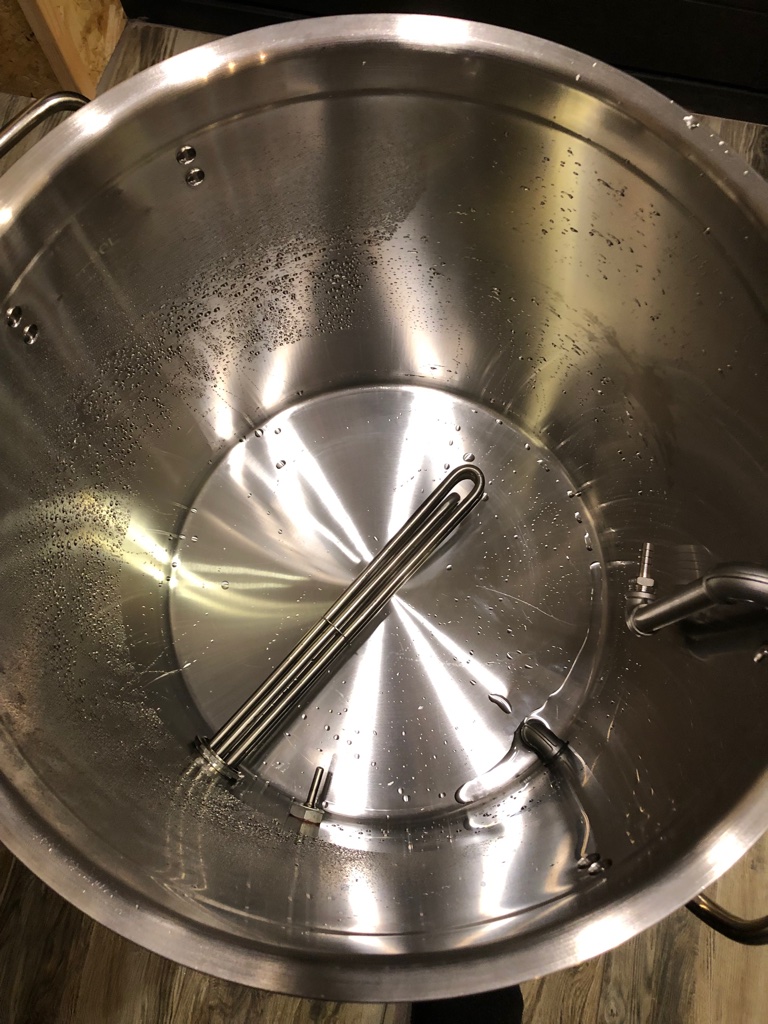

Проверяем на течи, вид внутри.
Циркуляционная труба.

Поэтапное видео в альбоме: https://vk.com/videos-178027648?section=album_1
